洗浄

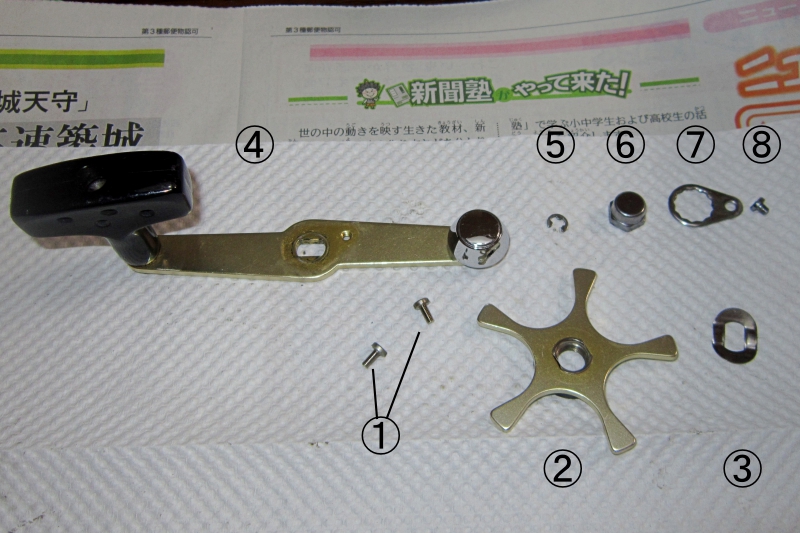

ハンドルのパーツは以下の通りです。
① Screw
② Star Wheel
③ Washer
④ Handle
⑤ Retainer
⑥ Handle Nat
⑦ Locking Washer
⑧ Screw

④ハンドルのノブのシャフト部にパーツクリーナを流し、ノブを勢いよく回して浸透させ、染み出てきた汚れを丹念に拭き取ることを何度か繰り返します。洗浄が終わったらしばらく乾燥させます。

その他のパーツはあまり気を使うものはないので、パーツクリーナーを満遍なく吹き付けて拭き取り、乾燥させます。


潤滑と組立

①ネジ２本で右サイドプレートを固定します。小さいネジですが最後の締め込みは付属のマイナスドライバーで確実に行います。

次に②スターホイールのネジ部にグリスを塗布し、組込みます。②をねじ込んで行く際にスムーズに回転することを確認します。もし回転が渋かったりする場合は、ネジ山面に汚れや異物が付着している可能性が高いので、無理にねじ込むことを止めて取り外し、洗浄し直して再度組立てます。

③ワッシャーは乾燥させたまま組込みます。表裏については、外周が②スターホイールに接触する方向にします。

④ハンドルのノブのシャフト部にオイルを１〜２滴程度滴らし、ノブを勢いよく回転させて浸透させます。次にメインギヤのシャフトに組込み、抜けどめの⑤リテーナーを組込みます。⑤はE型スナップリングですので、押し込む際に飛ばしてしまわないように注意が必要です。

⑥ハンドルナットを一旦最後まで締め込みます。さらに⑦ロッキングワッシャを組込み、⑧ネジが通る位置まで⑥ハンドルナットを緩めます。最後に⑧を確実に締め込んで組立完了です。

組立確認として以下をチェックします。

• 全体の動作確認
• クラッチON/OFF確認
• クリックの動作確認
• メカニカルブレーキの粗調整
• 外観の確認


以上でオーバーホール終了です。


ハンドルのパーツ

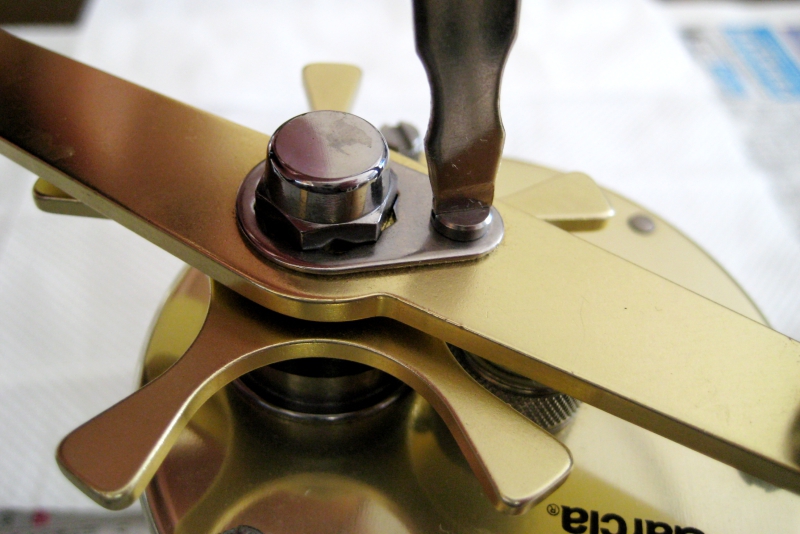

ハンドルの組立完了
